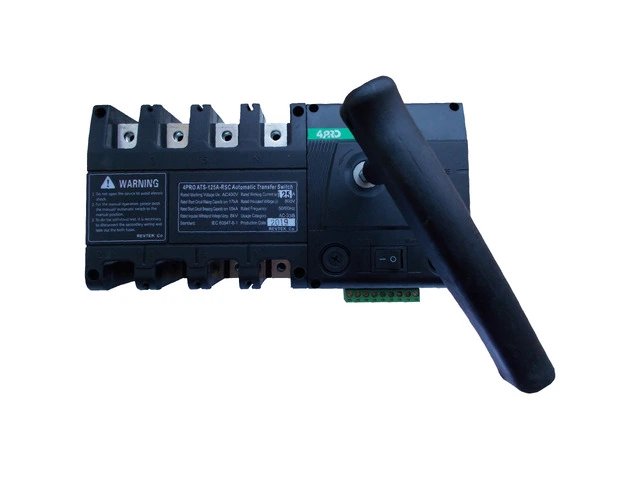

Перемикач ATS-125A-RSC призначений для автоматичного перенесення ланцюгів навантаження від основного джерела живлення до резервного в широкому спектрі 1-3 фазних застосувань.
ОСОБЛИВОСТІ
- перемикання передач електродвигуна;
- 1-3 фази 4 полюси;
- Автоматичний і ручний/дистанційний перемикач режимів;
- Ручка перемикача на 3 положення (“I”-”0”-”II”);
- Виходи дистанційного керування запуском/зупинкою генератора;
- Входи дистанційного керування зовнішнього контролера ATS/AMF;
- Висока надійність і низьке енергоспоживання завдяки фіксованим положенням механізму перемикання, що подається тільки під час процесу перемикання;
- Вказівник положення на передній стороні та зовнішні лампові виходи;
- захисні запобіжники контрольного сигналу;
- Вбудована механічна та електрична блокування.
ВХОДИ І ВИХОДИ
- Нормальні вихідні входи: R, S, T, N;
- Входи резервного джерела: R, S, T, N;
- Виходи контуру навантаження: R, S, T, N;
- Виходи зовнішніх індикаторних ламп;
- Виходи дистанційного керування запуском/зупинкою генератора;
- Входи дистанційного керування зовнішнього контролера ATS/AMF.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Номінальна робоча напруга: 230/400 В (2-3 фази), 230 В (однофазна), 120/208 В (3 фази), 120/240 В (2 фази).
- Частота напруги: 50/60 Гц.
- Перемикання полюсів: 4
- Номінальний робочий струм: до 125А на полюс пристрою;
- Діапазон робочих температур: від -5'C до +40'C;
- Вологість: до 95%;
- Тип установки: вертикальний;
- Керуюча напруга: 175-265VAC
- Струм комутації: до 0,5А;
- Час перемикання: 1-2 сек;
- Номінальна напруга ізоляції: 800В
- Номінальна імпульсна витримувана напруга: 8кВ
- Номінальна здатність виготовлення: 10KA
- Номінальний короткочасний витримуючий струм, тобто 30 мс: 17 KA
- Номінальна керуюча напруга живлення: 230VAC
- Термін перемикання: до 10000;
- Категорія використання: AC-331B;
- Висота: до 2000 метрів;
- Клас захисту: IP30
- Вага: 2,2 кг.
